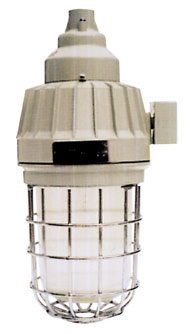

BAD61系列隔爆型防爆燈(IIB、IIC)
|
|
| |
|
適用范圍
1、1區、2區危險場所。
2、ⅡA、ⅡB、ⅡC類爆炸性氣體環境。
3、可配裝汞燈、高壓鈉燈、金鹵燈。
*注：要求ⅡC類請注明。
Application
1、Can be used in Zone 1 and Zone 2 dangerous places.
2、Can be used in ⅡA、ⅡB、ⅡC group explosive atmosphere.
3、Suitable for mercury vapor lamp, high-pressure sodium vapor
lamp, metal halide lamp.
＊Please note if need Ⅱ C group. |
產品特點
產品特點
1、鑄鋁合金外殼，表面噴塑。
2、壓鑄成形，結構緊湊，外形美觀。
3、燈體和出線套采用無線連接，便于用戶安裝
和維修。
4、鎮流器采用特制的環形鎮流器，耐熱等級高，
鎮流器裝于燈體中，觸發器采用外置式，燈
具能夠長壽命無故障運行。由于取消專配的
鎮流器箱，使燈具更加經濟。
5、鋼管布線。
6、符合GB3836-2000，IEC60079標準要求。
Features
1、Diecasted aluminium alloy shell with plastic-sprayed surface.
2、Pressure-casted formation, compact structure and aesthetic appearance.
3、 The lampbody and outlet sleeve use wireless wire connecting, it誷 convenient for the users to install and maintaince.
4、 The ballast uses special annular ballast, high heat-resistance, the inner ballest
is installed in the lampbody, the trigger use out-lay type which guarantees the
lamp has long life and no fault call off the special ballast box, which makes
the lamp more economic.
5、Suitable for steelpipe.
6、Suitable for GB3836-2000, IEC60079 standard request. |
|
 |
| |
|
 |
| |
|
| 主要技術參數 Main technical parameters |
|
|
防護等級 |
電纜外徑 |
進線口螺紋 |
|
質量(Kg) |
Exd II BT4
Exd II CT4 |
IP65 |
10-14 |
3/4 |
E27 |
6.2 |
|
|
| |
|
| 配用光源 Supplied with lamps |
|
光源類型 |
高壓汞燈 |
高壓鈉燈 |
金鹵燈 |
額定電壓(V) |
220 |
額定功率(W) |
80 125 |
110 |
70 100 |
|
|
| |

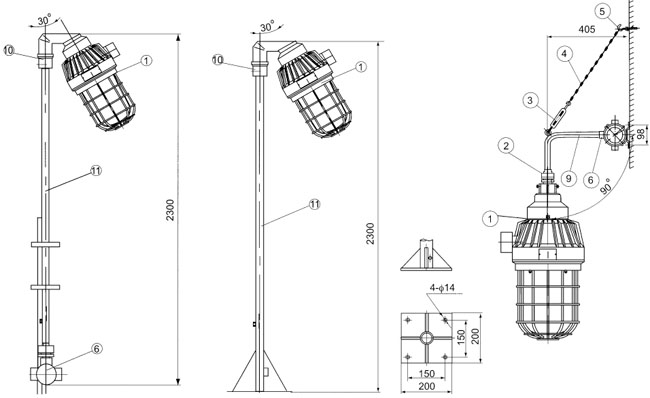

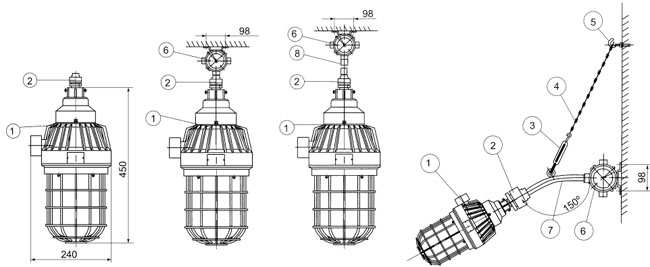

| 外形及安裝舉例 Outline and mounting example |
 |
| 吸頂式 吊桿式 壁式安裝30°(b1) |
 |
 |
序號 |
名 稱 |
備 注 |
序號 |
名 稱 |
備注 |
1 |
燈具 |
|
7 |
彎管 |
|
2 |
活接頭 |
用戶另配 |
8 |
管子 |
|
3 |
CC型索具螺旋扣 |
|
9 |
90°彎管 |
|
4 |
鏈條 |
|
10 |
通頭 |
11/4″ |
5 |
膨脹螺釘 |
用戶另配 |
11 |
立桿 |
|
6 |
接線盒 |
用戶另配 |
|
|
|
|
|

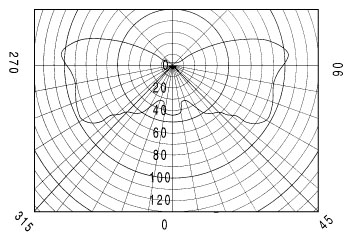

| 配光曲線 cd/1000lm |
|
| |
|
